ＲＧペイブ工法
RG Pave Method
施工例 施工例1 施工例2 施工例3

幼児，児童は遊びを通じ、五感を使って知力，体力を発達させます。その過程で人との接し方，順番を待つ忍耐，危険予知，他人への思いやり等を自然に学び、身につけていきます。

また、運動の法則等自然科学も同時に学ぶ事になります。よってプレイグランドは安全で夢のある施設にしなければなりません。

ところが遊具にまつわる事故は多く発生しています。確かに環境整備が行われ、遊具の改善は行われていますが事故は減少したとはいえません。

特に遊具からの落下事故は、事故全体のうち５０％強あるといわれています。この様な対策のために平成１４年３月に国土交通省都市地域整備局より「都市公園における遊具の安全確保に関する指針」が定められました。

この指針には落下事故に対する対策法として、衝撃吸収舗装が盛り込まれています。ＲＧペイブは衝撃吸収舗装として開発されました。

ＲＧペイブの特徴

ＲＧペイブはラバーチップを骨材とし、特殊ウレタン樹脂をバインダーとした混合物による舗装です。

ラバーチップは粒径２０mm，８mm，２～３mmのものを使用し、廃タイヤを再利用したものです。

ＲＧペイブの構造断面は下図の通りです。

構造断面図
1) ブロック状のものと違って、現場施工にて行うため、目地のない均一な舗装が可能です。
また、どんな形状にも施工できます。
2) 下層に大粒径ラバーチップを使用しているため、施工後舗装体の反りかえは全くありません。
3) 舗装厚が30mm以上あるため、荷重分散が良く耐センダン力が優れています。
4) 遊具からの落下に対する衝撃吸収舗装に最適です。メンテナンスもほとんどいりません。
5) 車椅子等に適した舗装です。万が一車椅子が転倒しても衝撃を吸収し、頭部を守ります。
6) ゴルフ場等のカート道、歩経路に適しています。特に従来の薄いラバーチップ舗装と比較して耐久性が優れています。
7) 雪国の駐車場舗装に適しています。特に凍結した雪を車の荷重で砕くことが出来るので除雪等が容易です。
遊具下衝撃吸収舗装の設計について

遊具下衝撃吸収舗装はＣＰＳＣ（米国　消費者製品安全委員会）の「公共プレイグランド安全性ハンドブック」により

1) 各遊具からの落下最大高さを決定する。
2) 落下最大高さより舗装厚を決定する
3) 舗装面積を決定する。

その試験方法は、ＡＳＴＭ－Ｆ－１２９２及びＦ－３５５によって行います。

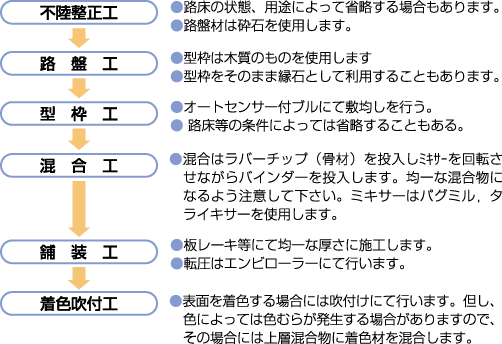

施工手順
施工手順
Ｑ＆Ａ
Q1. わが国独自の遊具下衝撃吸収性舗装の基準値及び設計方法はないのですか？
A1. 遊具そのものに関する安全基準地はありますが、衝撃吸収舗装に関するものは何もありません。
よって、国土交通省としても各国で使われているＣＰＳＣ（米国　消費者背品安全委員会）、ＥＮ（欧州の基準値）を準用しています。
ＣＰＳＣは1981年から基準値を作成し、実施してきました。また、ドイツでは1968年から行ってきました。
我々はＣＰＳＣによる設計を行っております。
Q2. ＣＰＳＣの基準値とはどんなものなんですか？
A2.

遊具からの落下事故に対し、幼児・児童の頭部を守る目的で作られています。
各国の生命医学の研究により、頭部打撲傷が命にかかわるような怪我が生ずるかどうかの判定方法として、

1) 頭部を打ったときの減速度の最大値が重力加速度の２００倍(２００Ｇ)を超えなければ命にかかわる様な怪我にはららないといわれています。
2) 衝撃時に頭部に生ずる減速度と、減速して停止するまでの時間の両方が頭部打撲傷の評価には重要であるといわれています。この数値を使って現したものがＨＩＣ（頭部障害基準値）で値が１０００を超えなければ生命には別状ないといわれています。この値は、自動車のフロントガラス、ヘルメット等、いろいろな製品に対して使われている数値です。

この２つの数値が-1℃、23℃、49℃で満足する舗装がＲＧペイブです。設計施工については、当社、又は専門業者にご相談下さい。
Q3. どんなゴムチップを使っているのですか？幼児の環境に悪い影響は与えていませんか？
A3. 我々が使用しているラバーチップは、廃タイヤからワイヤー等の異物を取り除いて作った安全なものです。
多くの人からタイヤの成分には、何か環境に悪いものが含まれているのではないか？という質問が多々あります。そのようなことは全くありません。
害がないため、ヨーロッパ，アメリカなど、どこの国においても再利用されています。
わが国ではＪＡＴＭＡ／ＪＴＲＡ(日本自動タイヤ協会、日本タイヤリサイクル協会)で各種試験結果を開示しています。
Q4. よくゴルフ場等で１～２・厚のゴムチップ舗装を見ますが、はがれたり、ちぎれたりしていますが、そういったことは起こりませんか？
A4. ＲＧペイブで使用するラバーチップは、粒径の違うもの（大粒径、小粒径）を使って低コストで厚く(３cm以上)施工するため、そういった問題はありません。
実際温度差の厳しい雪国でも使用していますが、そういった現象は全くありません。
その理由は、異なった粒径の組み合わせ及び舗装厚によるものです。細かい粒径だけで施工すると、舗装厚が厚くても反ったり、はがれたりします。
Q5. コストを安くするためにゴムチップ舗装に砕石を混合することがありますが、ＲＧペイブでも可能ですか？
A5. バインダーにウレタン樹脂を使ったラバーチップ舗装には砕石を混合することはやめてください。耐久性が極端に悪くなります。
もしそのような配合で行う場合には、ラバーチップ量を極端に少なくし、他の材料(バーク等)を混合してください。
ＲＧペイブはコストを下げるために大粒径のラバーチップを使っているのです。
Q6. 施工のとき、加熱ローラーを使わなくてもいいのですか？
A6. 加熱ローラーは基本的には必要ありません。ただ、外気温が極端に低い場合、使うこともあります。
Q7. ＲＧペイブの配合はどんな配合ですか？　また施工上どの様な点を注意することが必要ですか？
A7. 配合は舗装の用途によって異なります。また、施工は外気温、天候に大きく左右されます。
当社、又は専門業者に直接お問い合わせ下さい。
